Lézeres Fotocella

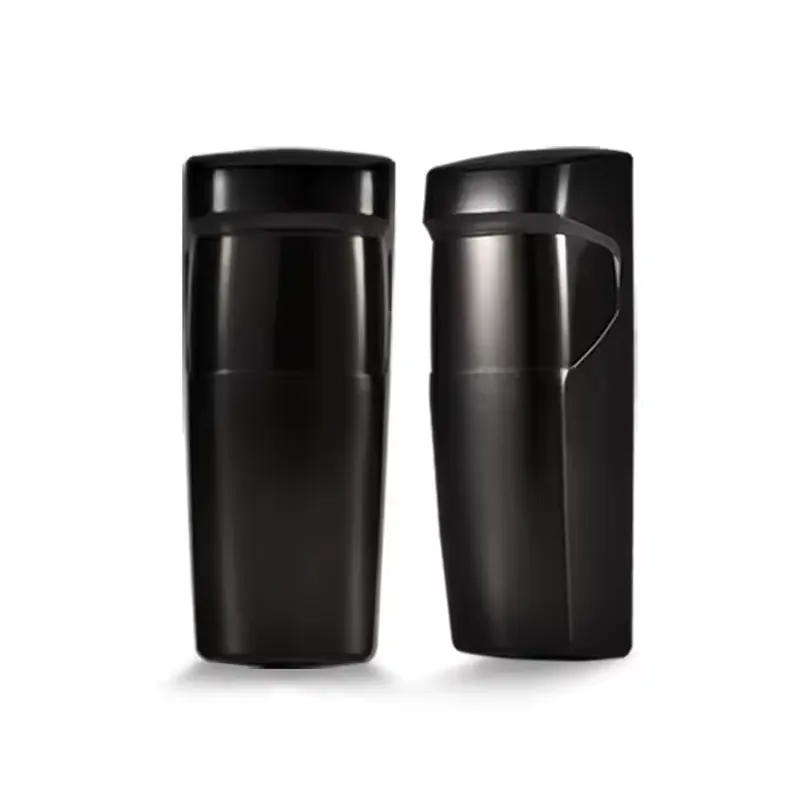

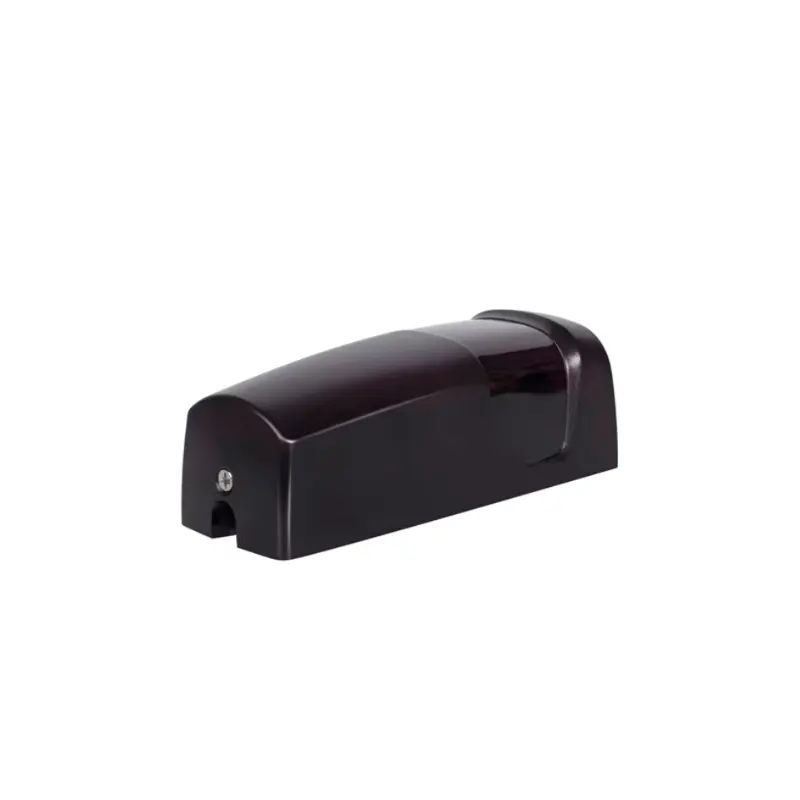

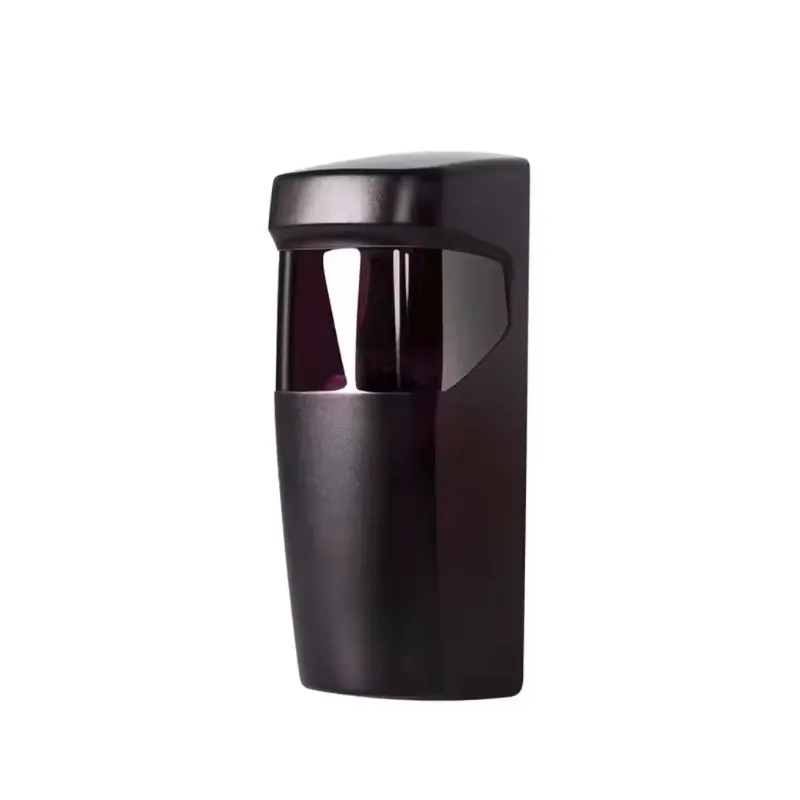

A YET611LSR-V2.0 egy egy­sugaras, visszaverős lézeres fotocella, amely garázskapuk, tolóajtók és kültéri beléptető rendszerek biztonságát növeli. A hatótáv fix lépésekben (2–7,5 m) és szabadon tanítható módban is beállítható 0,3–7,5 m között.

Főbb jellemzők

• Érzékelési távolság: 0,3–7,5 m (fix: 2 / 3 / 4 / 5 / 6 / 7 / 7,5 m)
• Reakcióidő: ≥ 100 ms
• Kimenet: relés szárazkontakt, NO/NC jumperrel választható
• LED visszajelzés: zöld (táp/üzemmód), sárga (működés)
• Anyag: tartós műanyag ház, modern kompakt design

Elektromos adatok

• Tápfeszültség: AC 9–24 V / DC 9–30 V
• Áramfelvétel: ≤80 mA @12 V (I_max = 150 mA)
• Teljesítményfelvétel: ≤0,96 W
• Relékimenet terhelhetőség: 1 A max @36 V

Csatlakozások

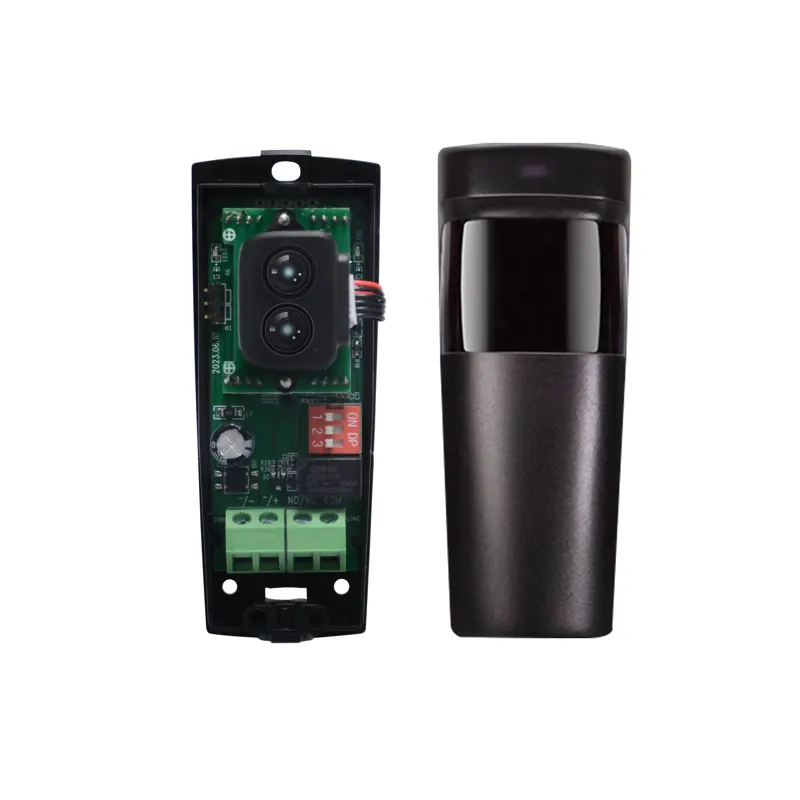

GND/AC, VCC/AC, NO/NC, COM

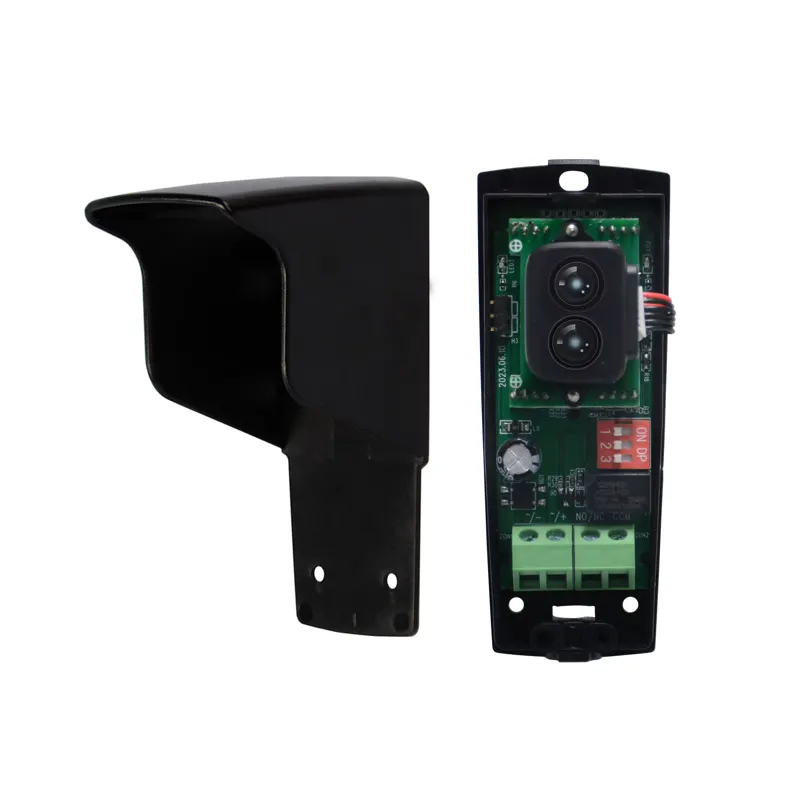

DIP kapcsolók – üzemmódok

Megjegyzés: a fix (2 / 3 / 4 / 5 / 6 / 7 / 7,5 m) távolságok a DIP kapcsolókkal választhatók; a pontos kombinációkat a gyártói táblázat tartalmazza.

Arbitrary Distance (szabadon tanítható) beállítása – rövid útmutató

1. Kapcsold OFF állásba mindhárom DIP kapcsolót.
2. Tápfeszültség ráadása után 10 mp-en belül takard ki a sugarat 5× kb. 0,5 m-re az érzékelőtől.
3. A gyors zöld villogás alatt állítsd be a kívánt akadálytávolságot (0,3–7,5 m).
4. Hosszú sípolás és lassú zöld villanás jelzi a sikeres mentést.

Alkalmazások
Kapuk és garázsajtók biztonsági védelem, parkolók, kerítések, kirakat/bejárat figyelés, ipari és kültéri felhasználás.
